Características de avance de la línea de corte en común

* Servomotores para el control sincronizado de las máquinas principales.
* Control automático Siemens SIMATIC PLC
* Estado de operación de monitoreo de CCTV
* Armario eléctrico climatizado
* Interfaz intuitiva y símbolo gráfico en el panel de control
* Programa de finalización de bobina inteligente
* Control de sensores de bucle estable
* Ejes de cortadora de estructura excéntrica dual
* Almohadilla de tensión con 3 secciones de presión variable
* Rebobinador con mandril sin huecos
* Ajuste rápido de la separación de la cizalla de cultivo
* Bobinadora de chatarra fuera de línea - Sin tensión
* Velocidad y torque de la bobinadora de chatarra en línea ajustados automáticamente
* Eje separador inflable neumático o hidráulico
* Eje separador de elevación automática, no táctil, sin daños en la superficie.

Casi todas nuestras líneas de máquinas cortadoras se fabrican a medida. Sin embargo, son algunas características avanzadas en común para los diseños de mecanismos y controles eléctricos.

---Electrical control---

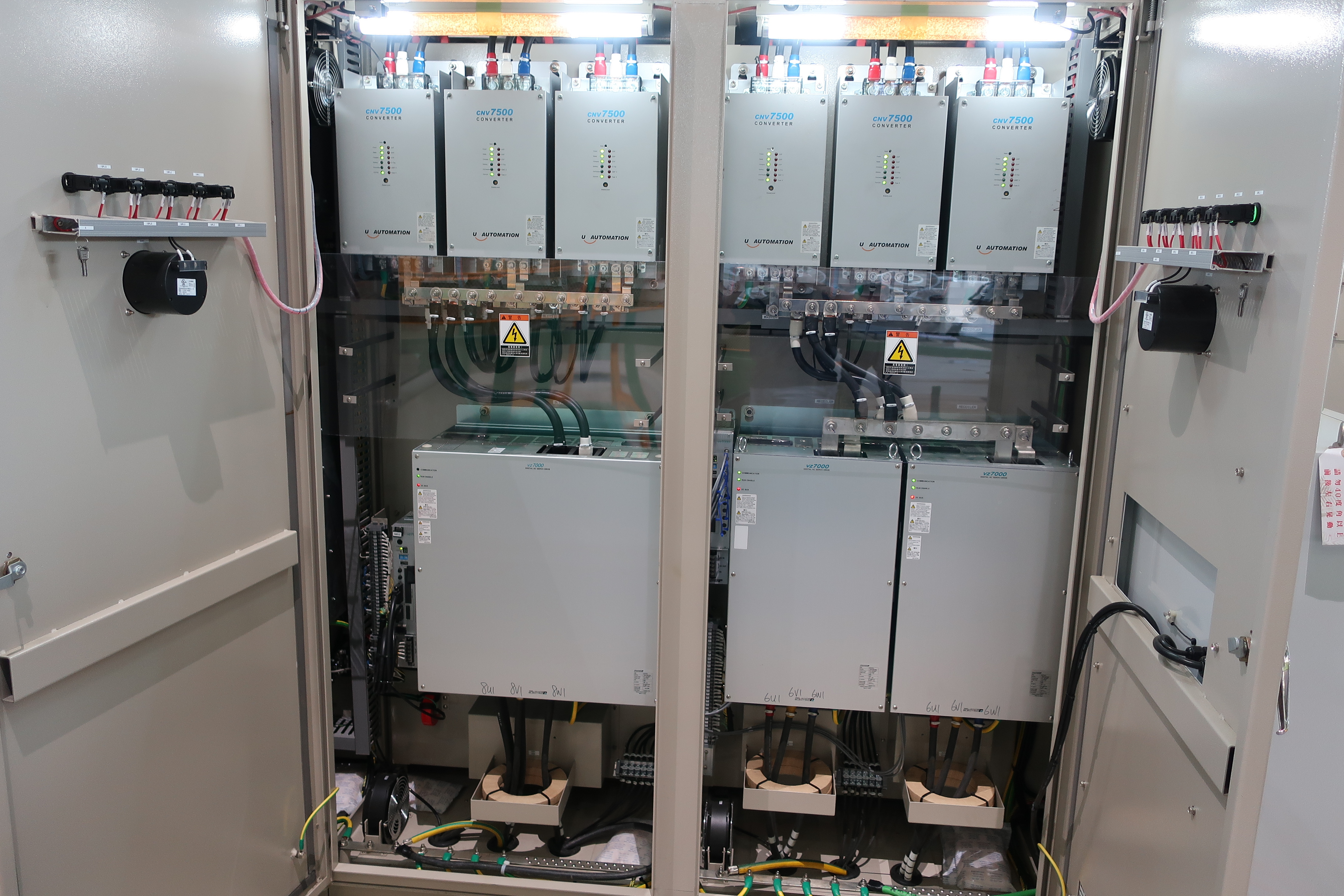

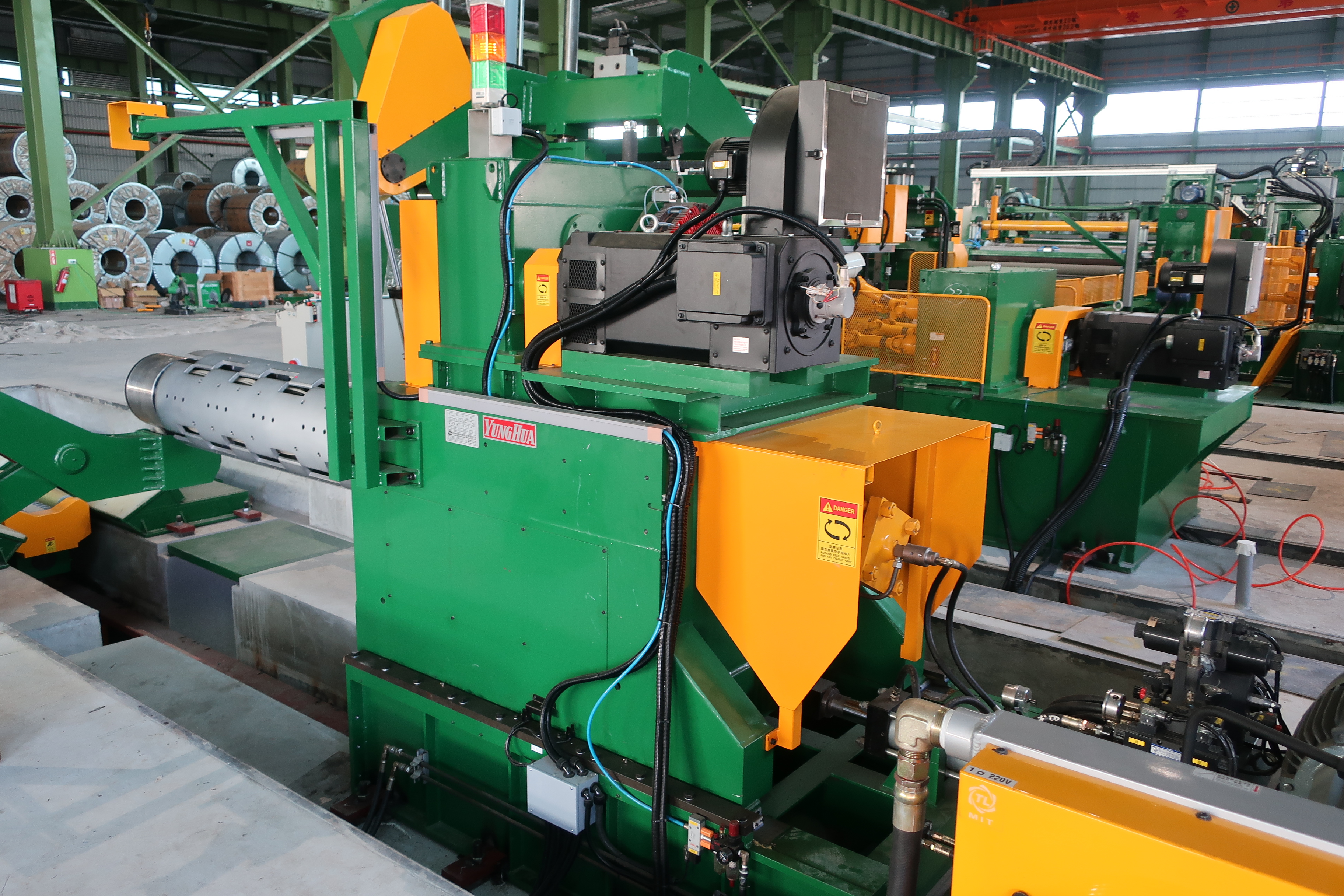

* Servo motors are used in all main machines for torque synchronized speed control



1.   Los servomotores / controlador / controlador de movimiento están integrados para control de par y velocidad sincronizada.

2.   Todas las máquinas principales, incluidas la des enrolladora, niveladora, cortadora, bobinadoras de chatarra, rodillo de tensión y enrollador, son controladas por servomotores.

3.   20% de ahorro de energía eléctrica, en comparación con el mecanismo de freno tradicional, los servomotores pueden convertir la energía de frenado en electricidad y retroalimentación.

4.   Independientemente de que las máquinas funcionen con diferencial de velocidad, el material seguirá funcionando sincronizado.

5.   Par de torsión ajustado automáticamente para una tensión adecuada.

6.   Un interruptor principal funciona en línea completa fácilmente, no es necesario ajustar la máquina individual por separado de vez en cuando durante la operación.

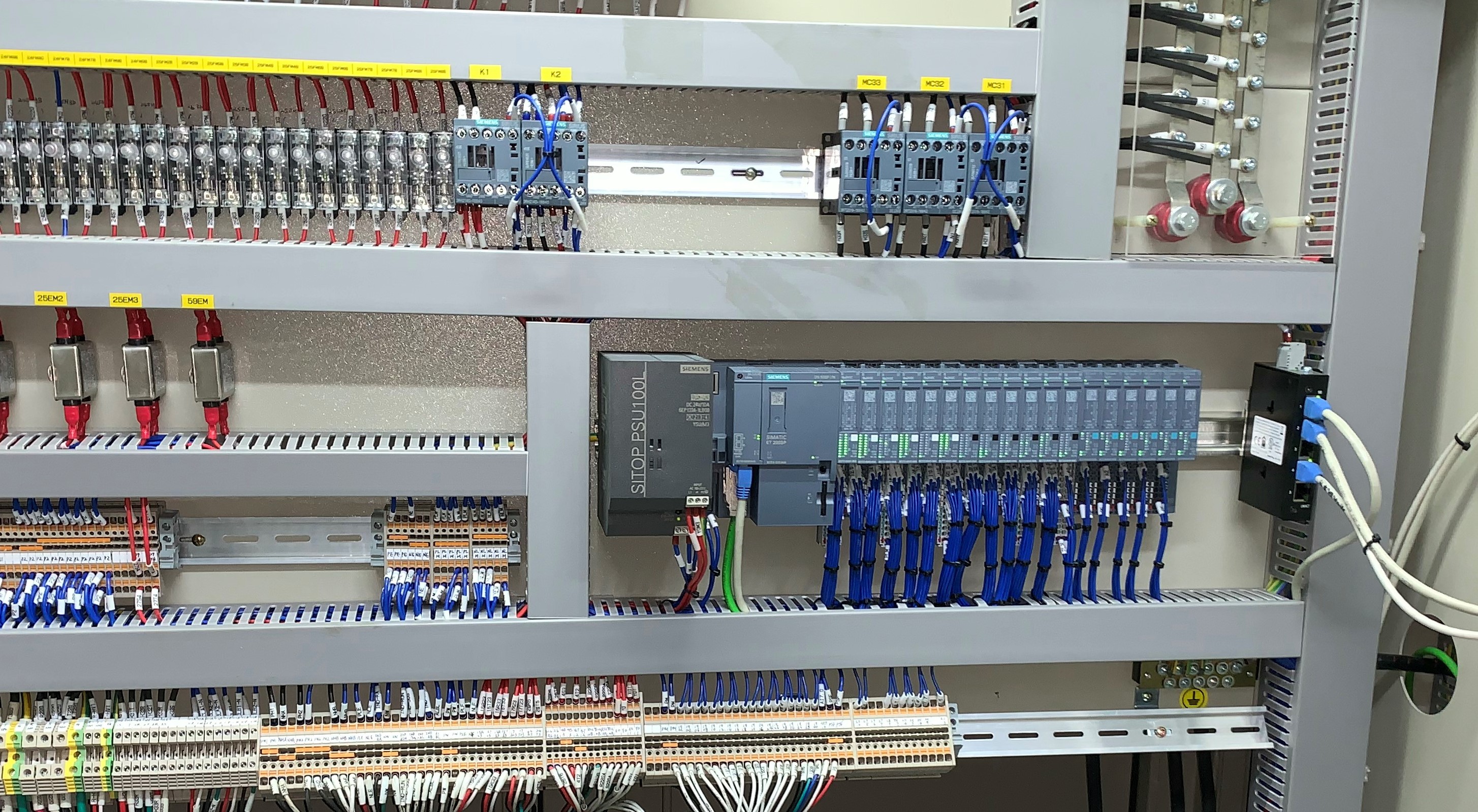

* PLC Siemens con módulo de comunicación por Internet


1.   Los modos de operación inteligentes son programados por Siemens PLC.

2.   Los diferentes requisitos de seguridad para los modos de operación (automático / manual / mantenimiento) están diseñados con diferentes funciones de límite y bloqueo.

3.   El módulo de comunicación está disponible para el proveedor después del servicio de soporte remoto por Internet.

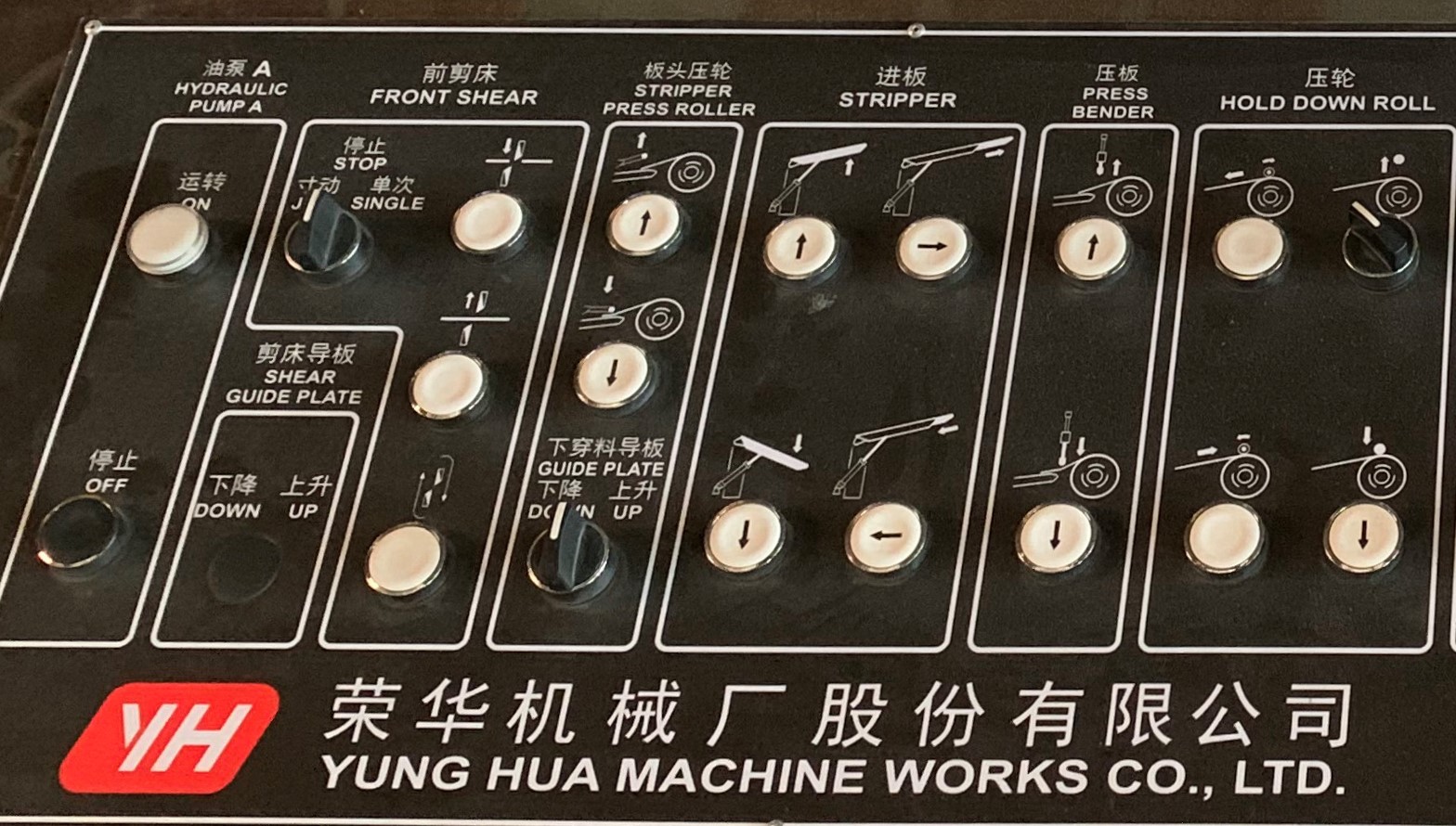

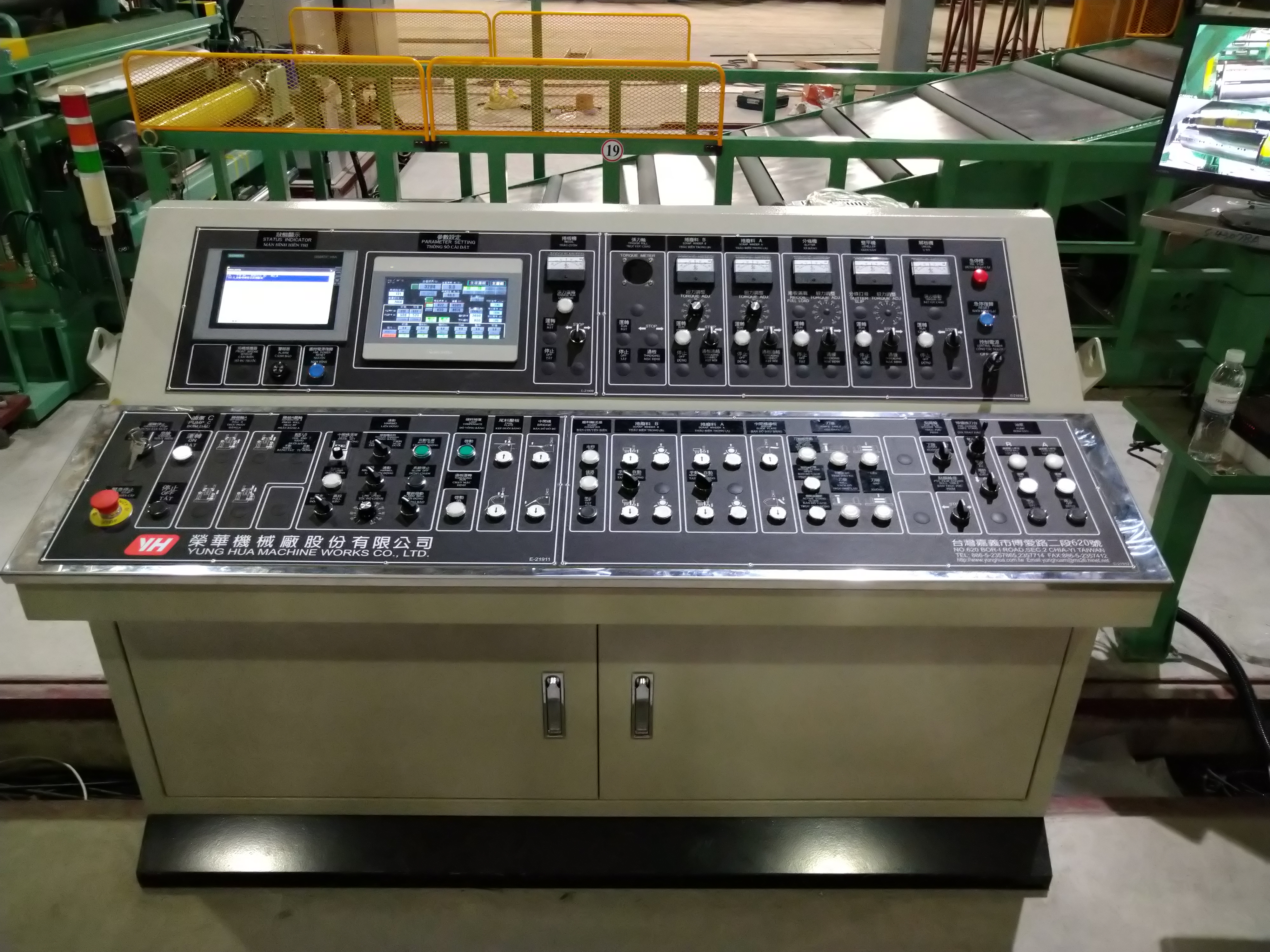

* Interfaz intuitiva SIMATIC MHI y símbolos gráficos para una fácil operación


1.   A través de la pantalla SIMATIC MHI, el operador puede seguir la guía del programa para controlar las máquinas fácilmente.

2.   La interfaz intuitiva y los símbolos gráficos acortan la curva de aprendizaje para los operadores.

3.   El operador puede acceder a los datos que se verifican mediante la experiencia pasada a través de MHI.

4.   Se requiere menos habilidad operativa para la nueva tripulación.

* Cámaras CCTV para monitorear todo el estado de operación.




1.   Equipado con cámaras 4/6/8 + DVR HD de 8 canales.

2.   A través del monitor, el operador puede tener una visión general del estado del material desde el extremo del desenrollador hasta el extremo del enrollador.

3.   El operador puede responder de inmediato si ocurre alguna falla en el material.

* Panel de control y armario eléctrico con aire acondicionado


1.   Acondicionador de aire de tipo delgado instalado fuera del recinto de los gabinetes eléctricos y paneles de control.

2.   Deshumidificar y recircular aire limpio para mantener los componentes y piezas eléctricas libres de polvo.

3.   Proporcionar un entorno sin electricidad estática para un rendimiento estable del control de la máquina.

* Programa de finalización de bobina inteligente

1.   Cuando la bobina se está agotando, el programa comienza a funcionar.

2.   Los puentes de bucle comienzan a elevarse para recibir el extremo de la bobina para evitar daños.

3.   La máquina reduce automáticamente la velocidad y luego se detiene.

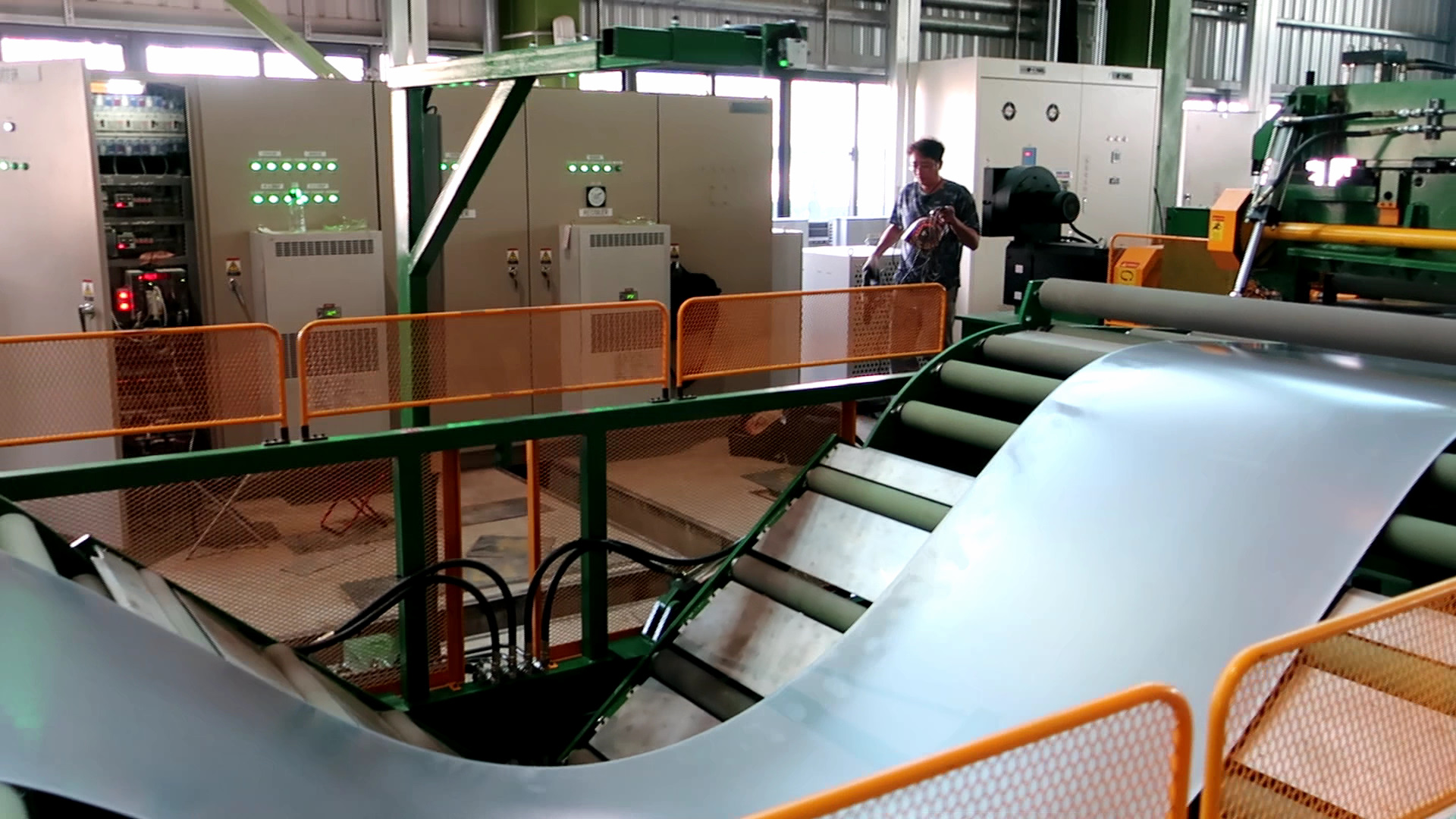

* Control de sensores de bucle estable


1.   La profundidad de la tira en el bucle se controla mediante la retroalimentación de la señal del sensor al PLC

2.   Controlador de servomotor para mantener la alimentación constante de material estable en el rango de profundidad adecuado.

3.   Se requiere menos profundidad del pozo de bucle No. 1 debido al material estabilizado que corre en bucle, 2 metros de profundidad es suficiente.

4.  Menos material que se balancea en bucle, menos impacto de vibración en los cuchillos redondos en corte continuo, mejor calidad de tiras en el borde.


---Diseños mecánicos---

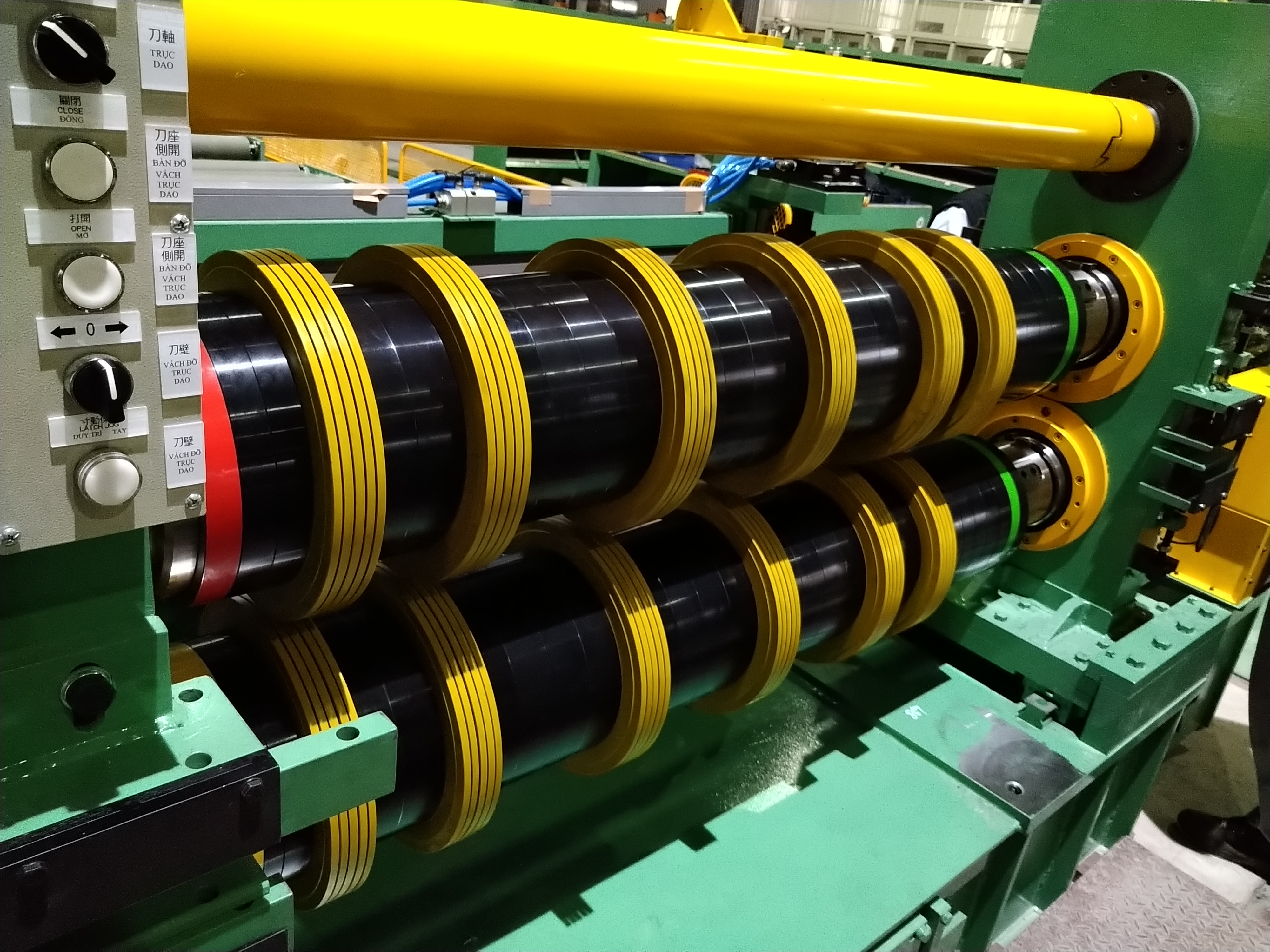

* Ejes de cortadora de estructura excéntrica dual


1.   Estructura de eje excéntrico dual, nuestra nueva estructura avanzada para la cortadora soporta el doble de fuerza de transmisión de potencia en el engranaje al cortar.

2.   El engranaje se desgasta mucho menos que la estructura de la varilla del engranaje.

3.   Vida útil mucho más prolongada de la transmisión de engranajes.

4.   El eje estable proporciona una mejor precisión en la separación de la cuchilla, lo que brinda una mejor calidad para cortar los bordes de las tiras.

* Almohadilla de tensión con 3 secciones de presión variable


1.   La variación del grosor de la bobina de centro a borde puede hacer que algunas tiras pierdan tensión para retroceder, si la tensión es la misma en una almohadilla de tensión.

2.  Nuestra almohadilla de tensión en 3 secciones con presiones ajustables independientes puede proporcionar una mejor tensión en las tiras de diferente grosor en una bobina.

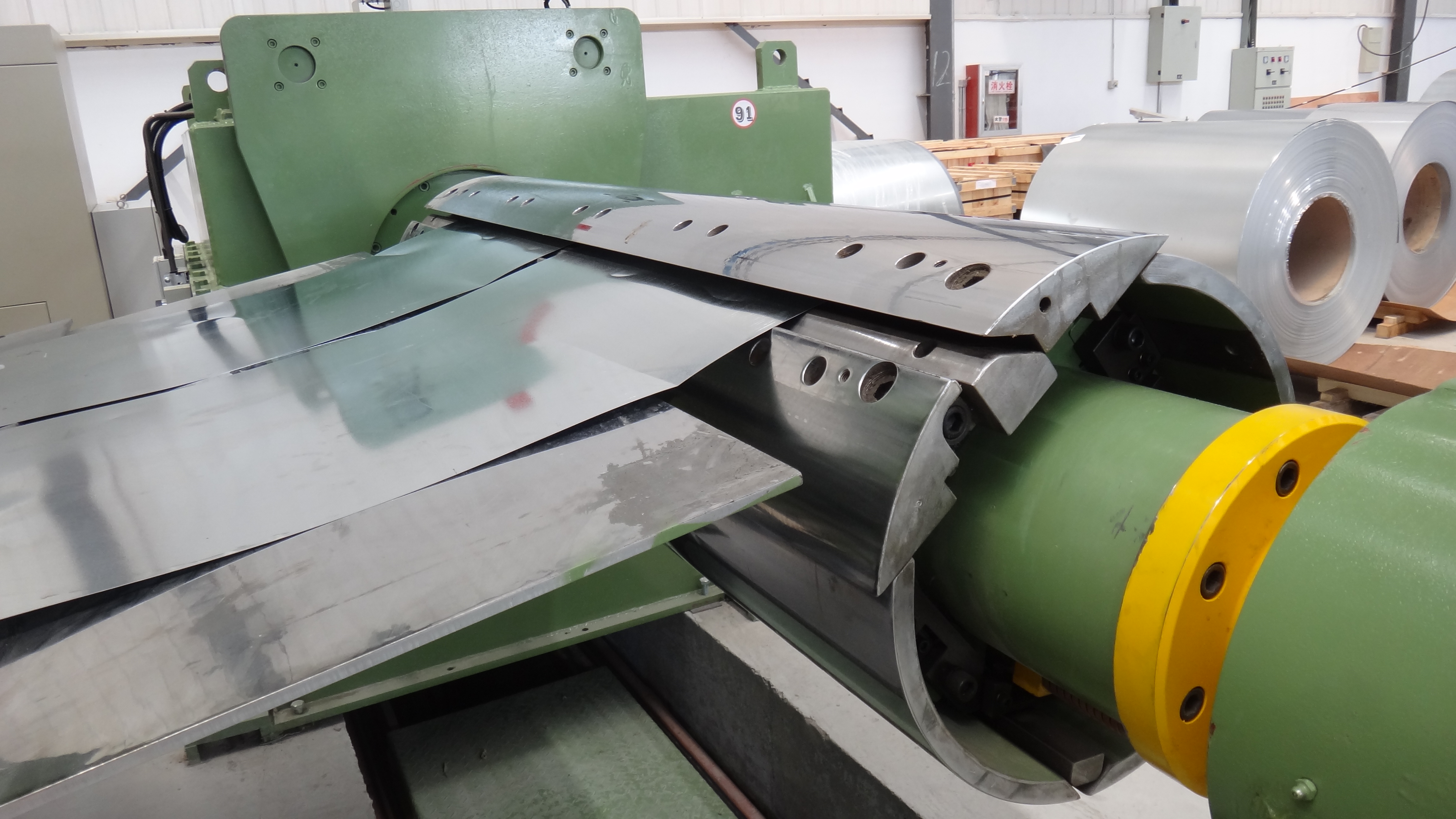

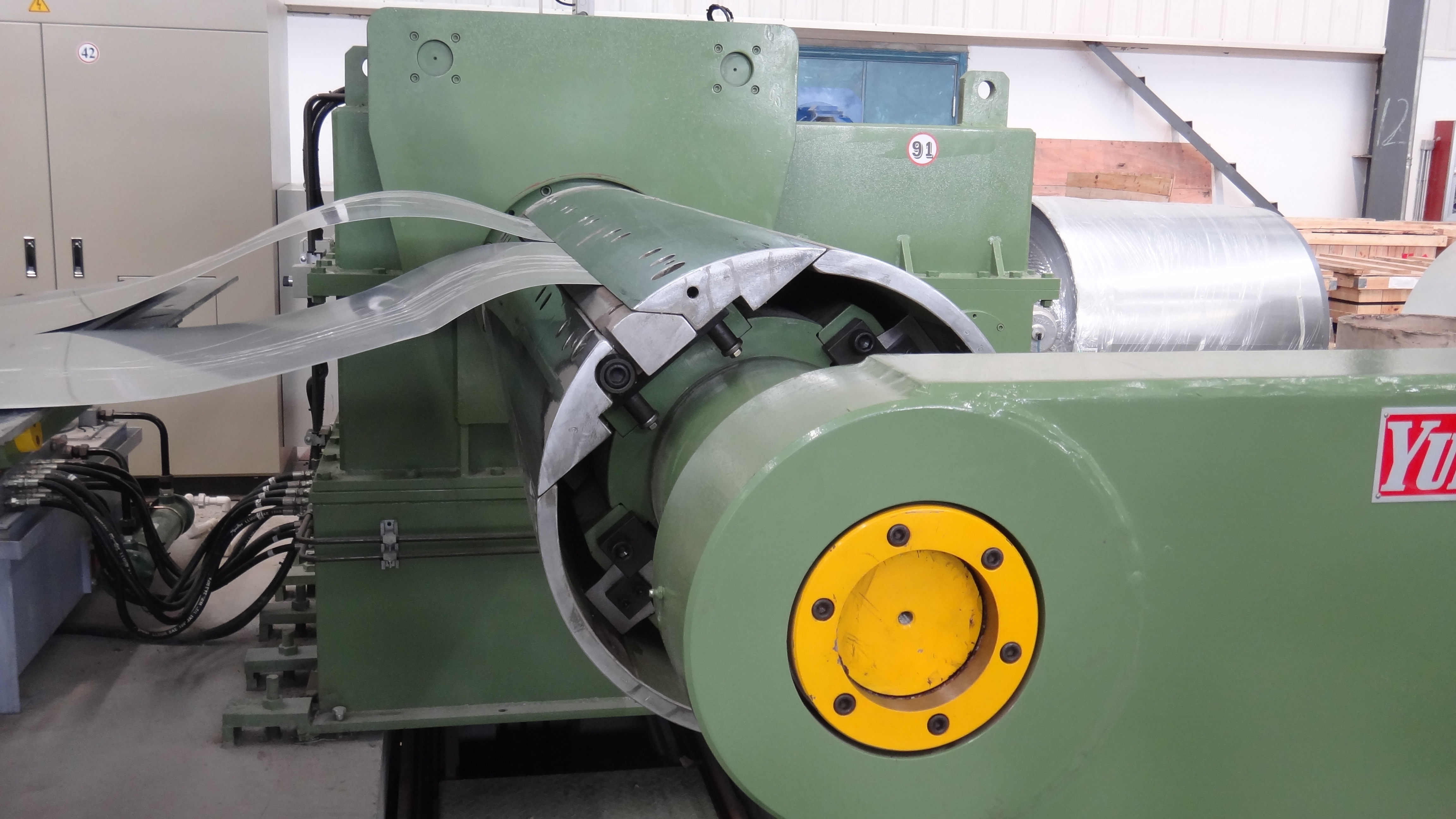

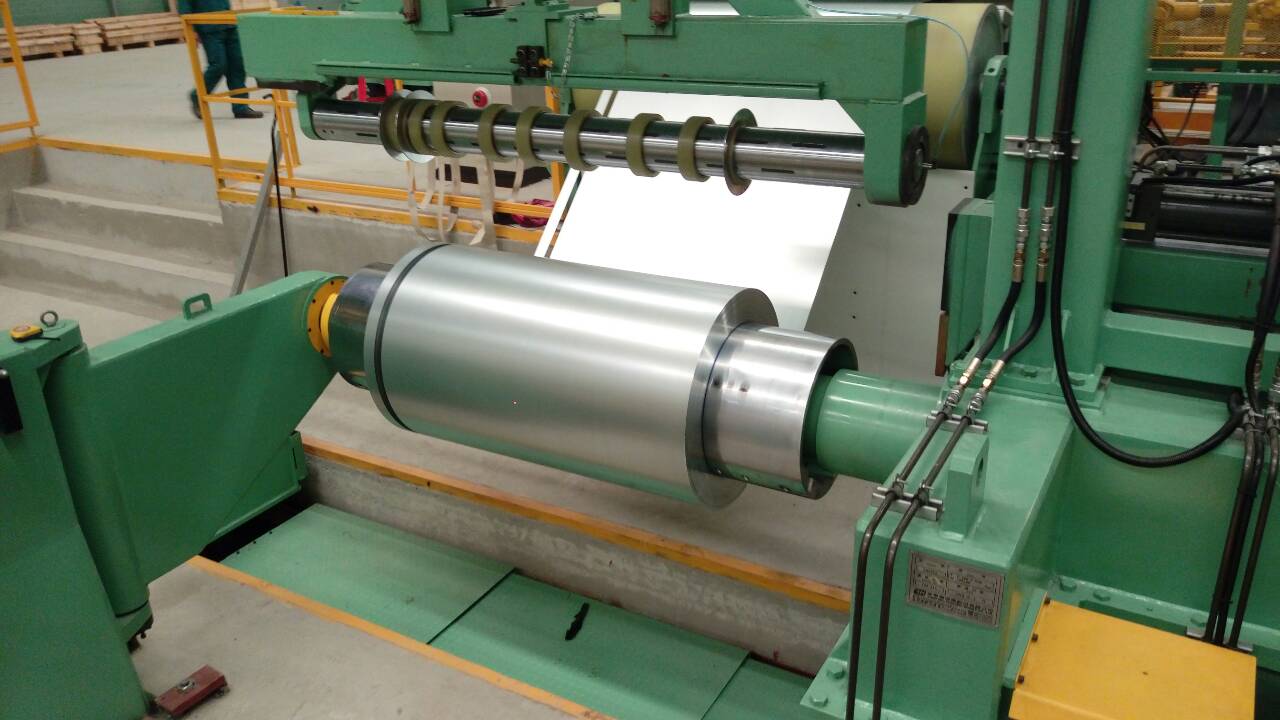

* Rebobinador con mandril sin huecos



1.   El tornillo de banco sin espacios puede sujetar firmemente las tiras después de expandir el mandril.

2.  El mandril expandido con redondez sin joroba no daña la capa interna de las tiras retrocedidas.

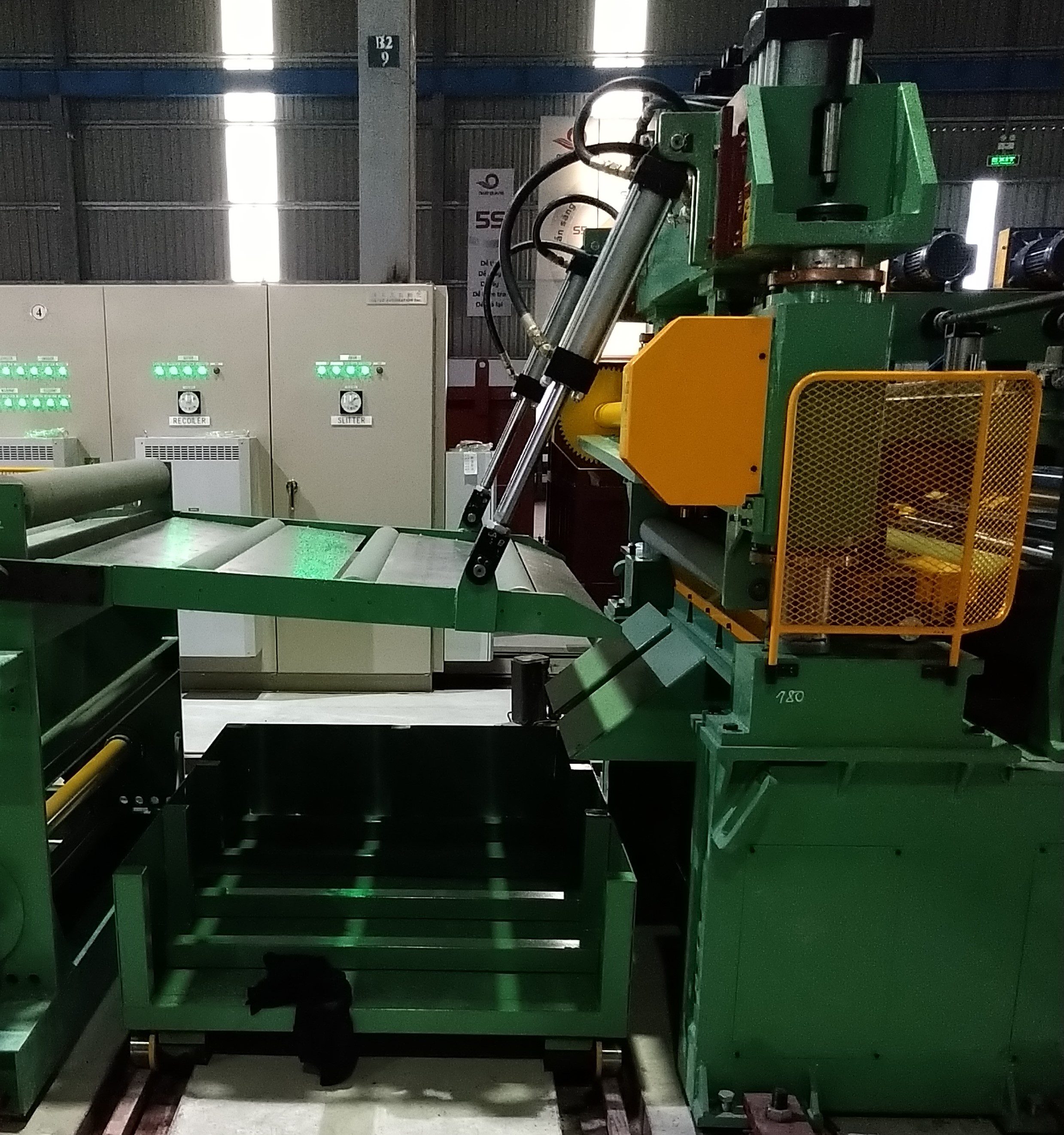

* Ajuste rápido de la separación de la cizalla de cultivo


1.   La estructura innovadora de la base de la cuchilla se sujeta mediante resortes en lugar de tornillos. No es necesario aflojar los tornillos al realizar el ajuste de la holgura de las cuchillas.

2.   Se puede realizar una limpieza precisa en 5 minutos.

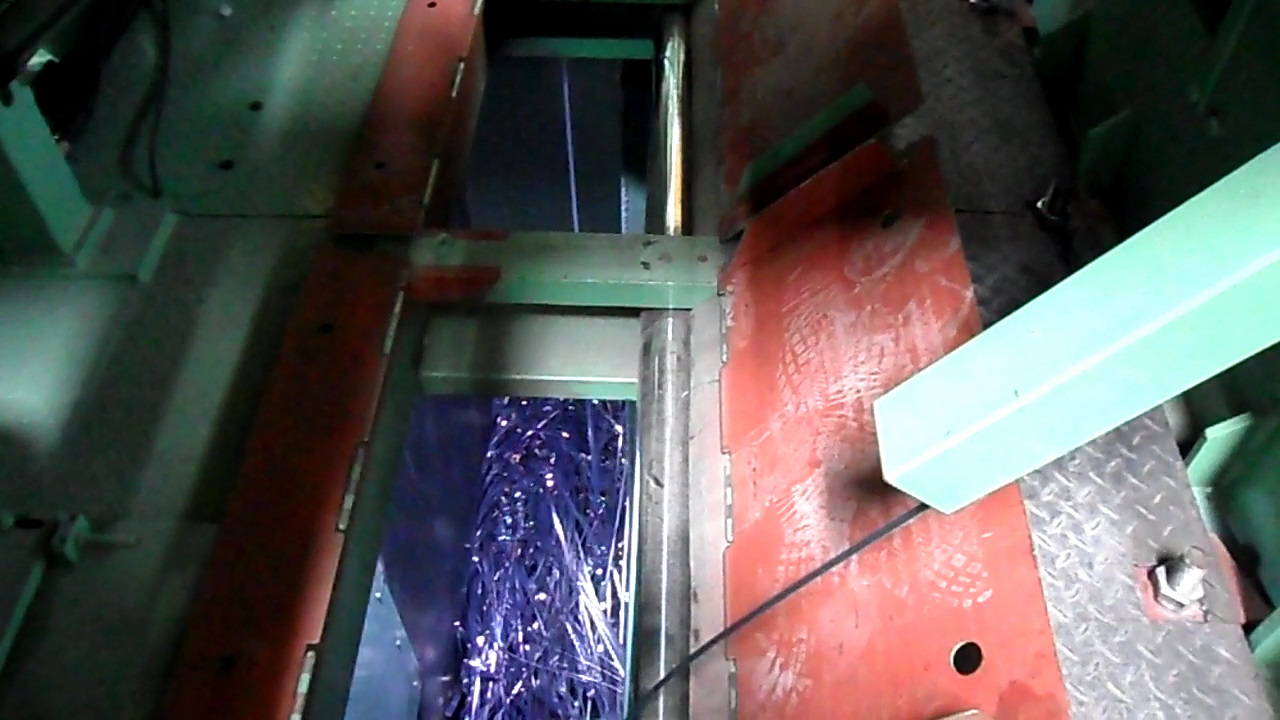

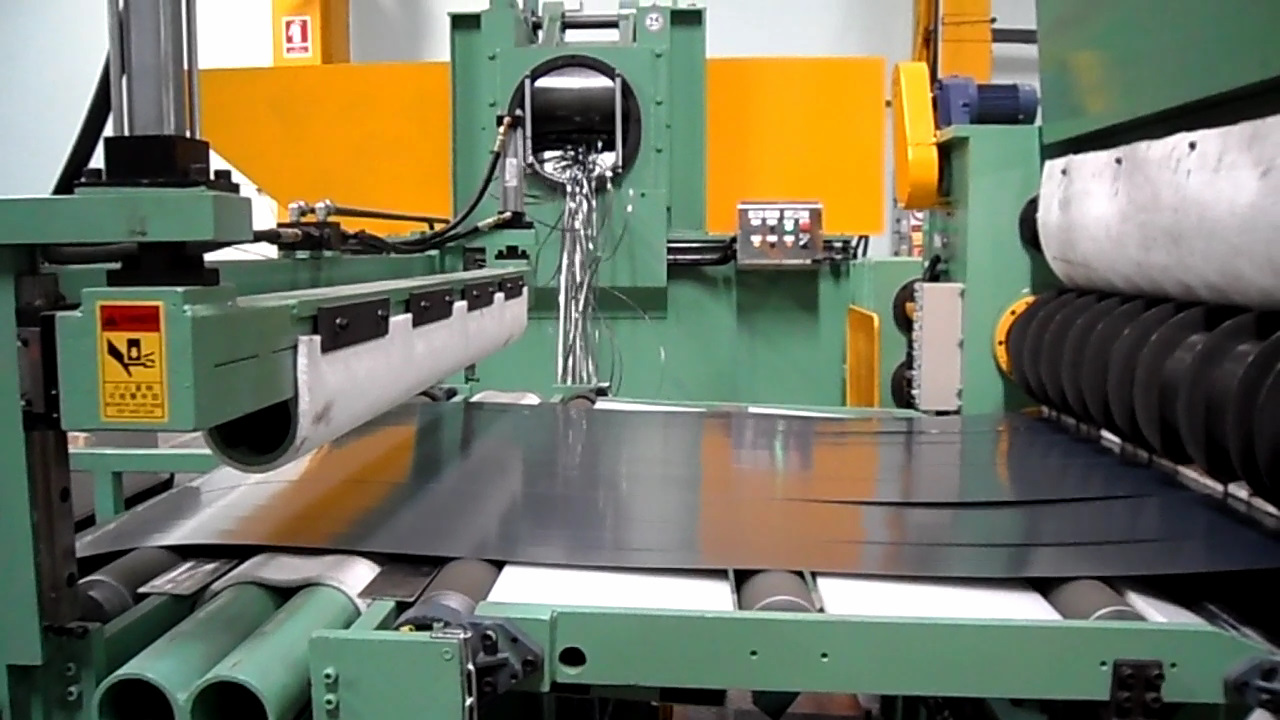

* Bobinadora de chatarra fuera de línea - Sin tensión



1.   La bobinadora de chatarra fuera de línea no interrumpirá la operación de la línea de la máquina debido a la rotura de la tira de chatarra causada por la variación del ancho de la bobina.

2.  La liquidación para su eliminación se puede realizar en cualquier momento en el tiempo libre del operador. Sin tiempo de inactividad de la máquina.

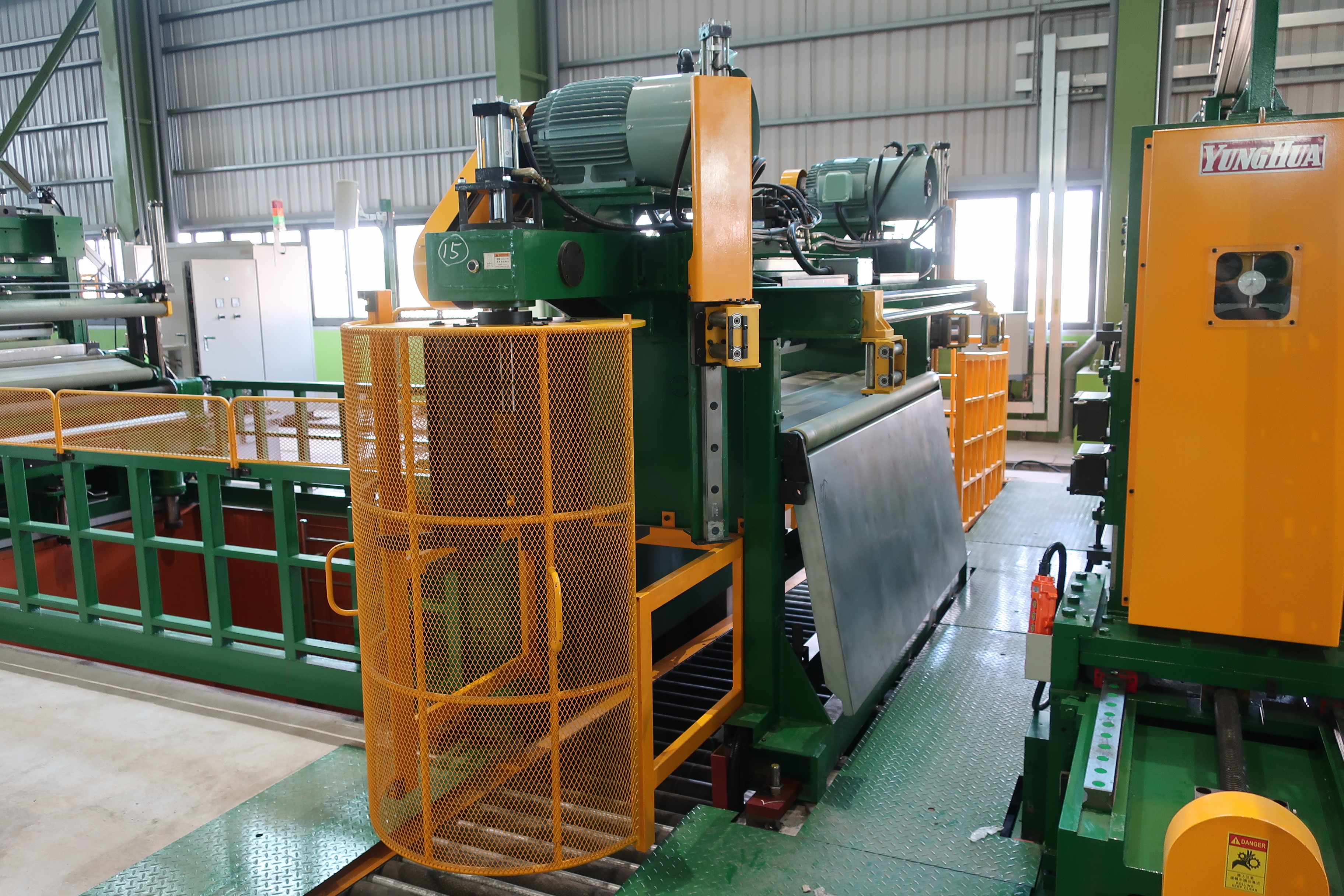

* Velocidad y torque de la bobinadora de chatarra en línea ajustados automáticamente


1.   Dos cortadoras se pueden cambiar rápidamente.Mientras una cortadora está funcionando en línea, la otra fuera de línea se puede preparar con herramientas de corte listas para el próximo pedido.

2.   Menos tiempo de inactividad de la máquina que cambiar las herramientas de corte en línea.

* Puerta cortadora ergonómica para abrir lateralmente


1.   El núcleo inflable neumático es para materiales de calibre delgado.

2.  El núcleo inflable hidráulico es para materiales de calibre grueso.

3.  Para fijar las posiciones de los separadores mediante la expansión del núcleo del eje, no se necesitan espaciadores.

4.  La expansión del núcleo se completa en segundos, menos tiempo de inactividad de la máquina

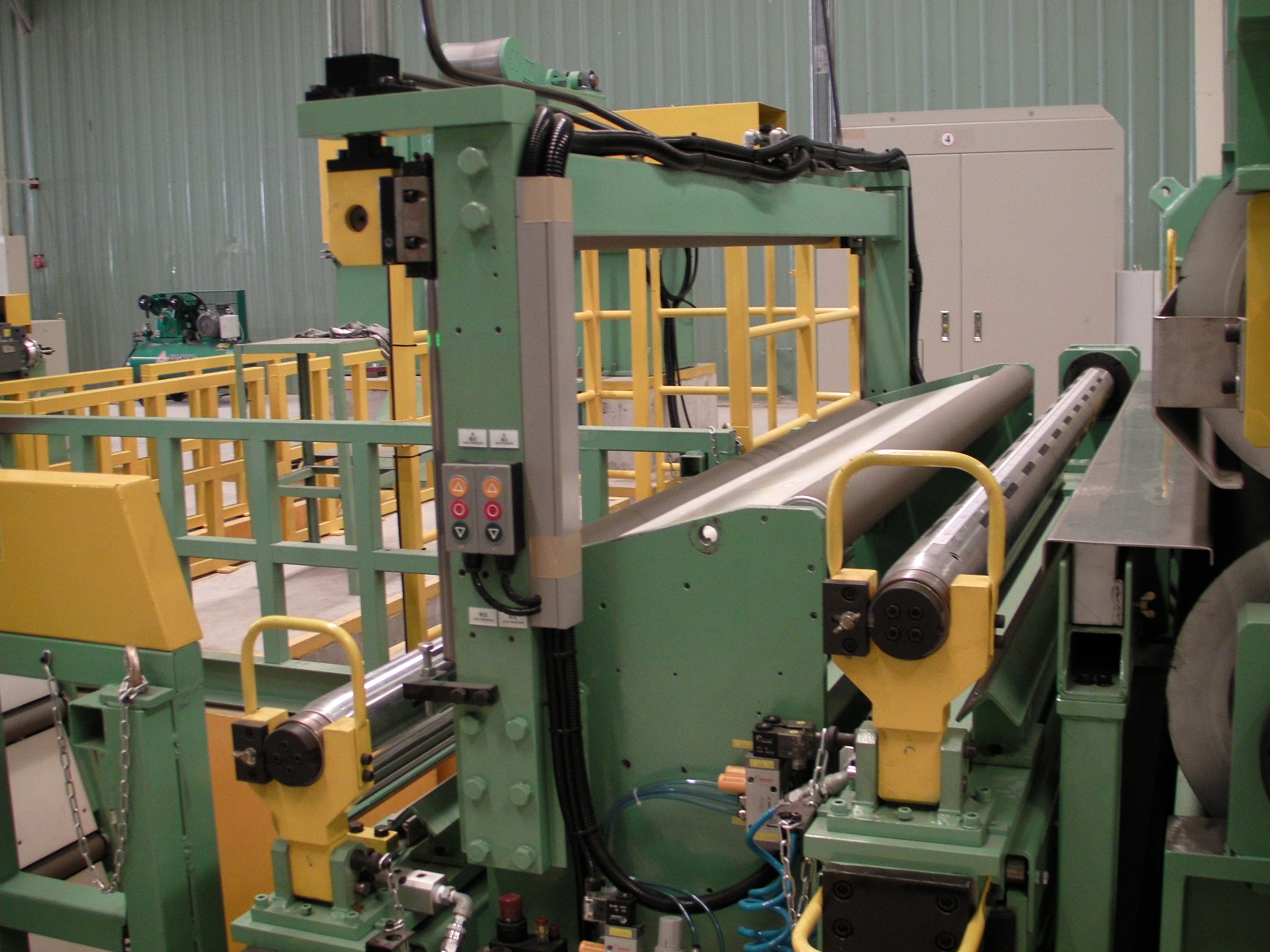

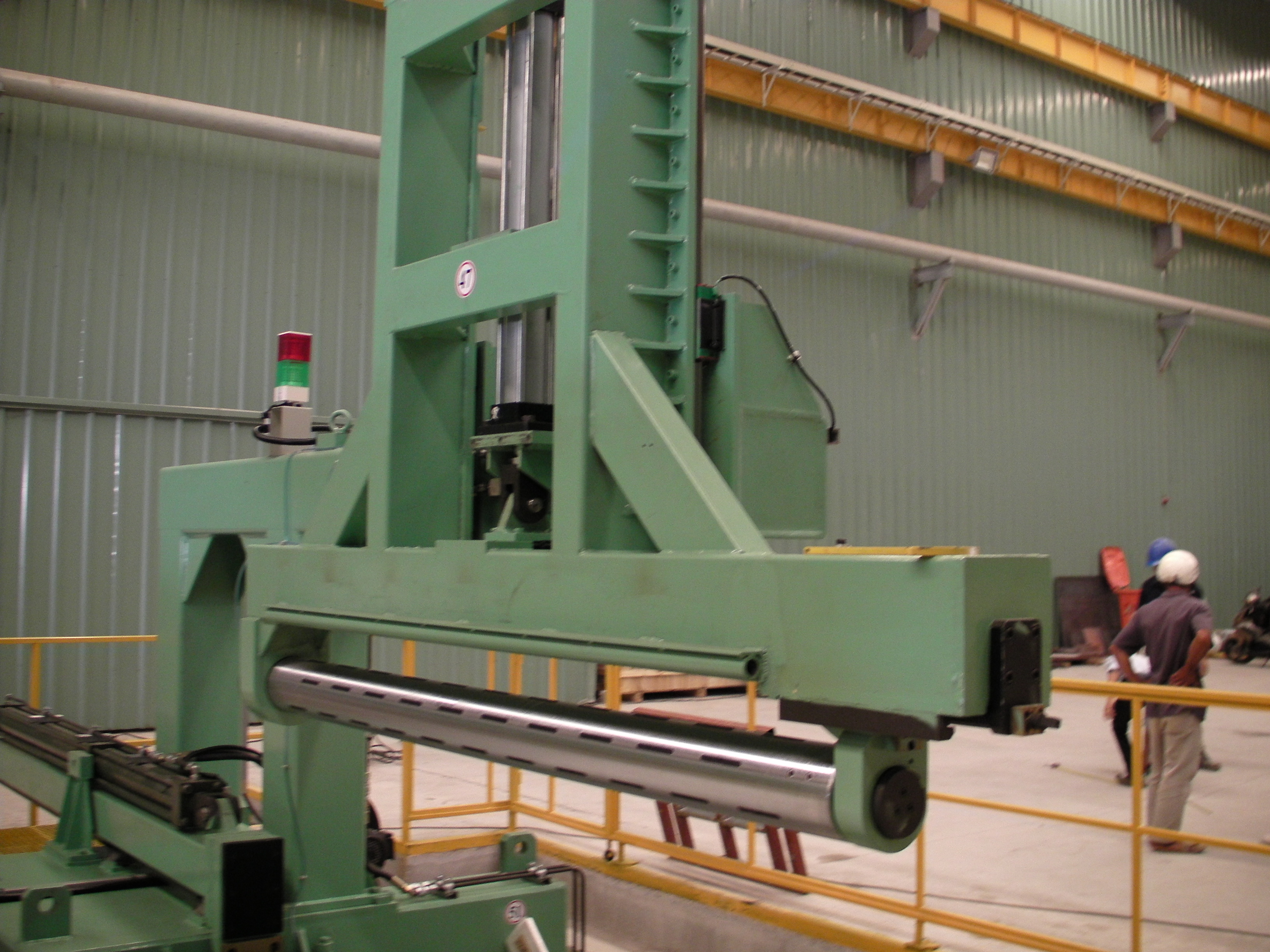

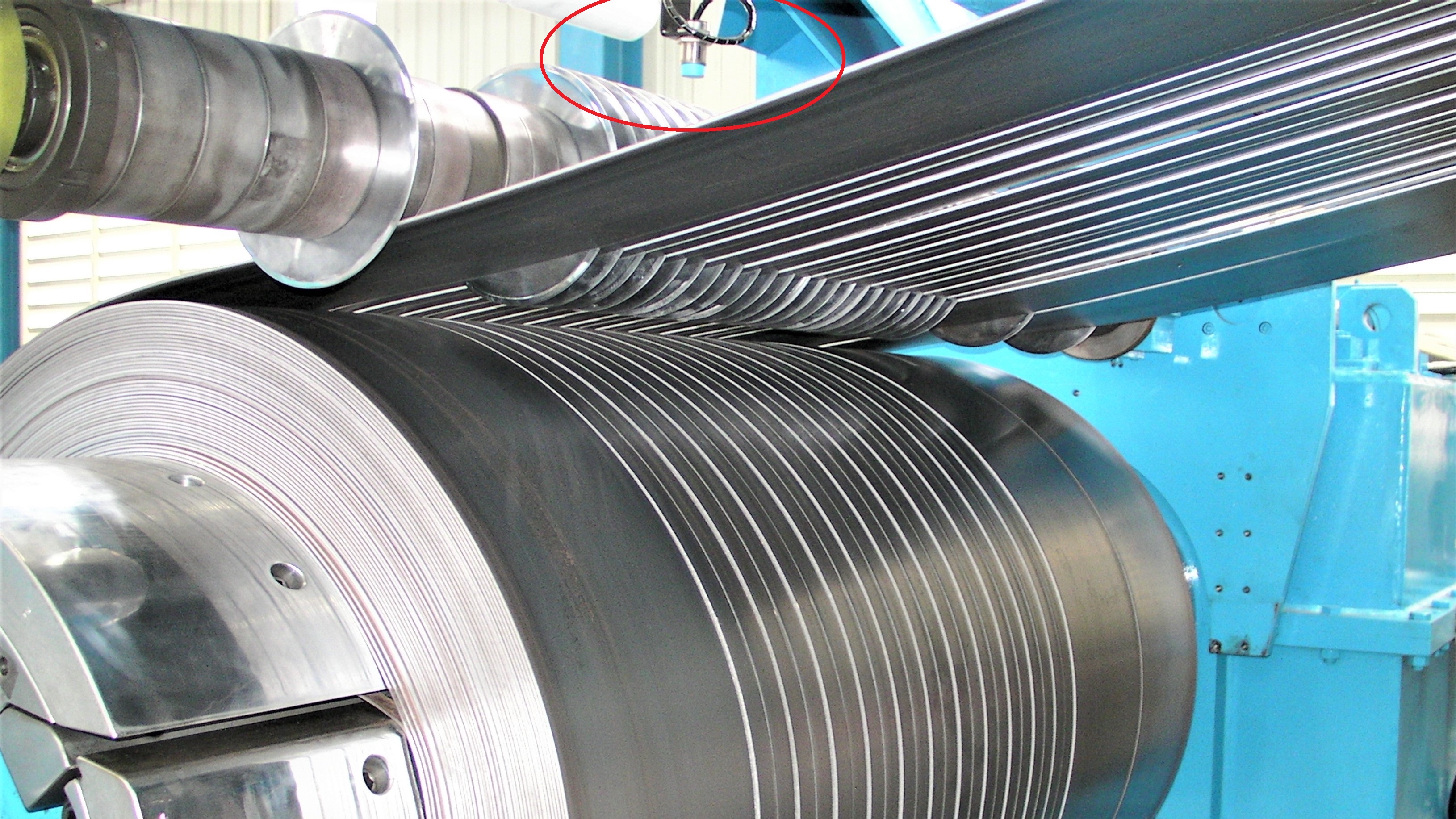

* Eje con sensor de separador Elevación automática, no se puede tocar para retroceder la superficie del material, sin daños en la superficie.


1.   Con el control del sensor, el eje del separador se eleva automáticamente siguiendo el aumento del diámetro exterior de las tiras de retroceso.

2.   El eje del separador en sí no toca la superficie de las tiras de retroceso. Sin fricción de la superficie al eje, sin daños en la superficie.

3.   Solo los discos separadores se tocan para guiar por separado las tiras para el borde recto.
